Теплица “СФЕРА-СПб”


с двумя дверьми, оцинкованная, под плёнку и поликарбонат.


Руководство по эксплуатации



Комплектность

(теплица поставляется в количестве 6 упаковочных мест)
№№ поз Наименование профиля, детали Длина,мм Кол-во Вид и номер упаковки
1 Дугообразный 2000 33 Связка, № 1
2 Стойка 1993 8 Связка, № 2
3Прижимная планка 1963 8 Связка, № 2
4 Стойка промежуточная 1768 4 Связка, № 2
5 Стрингер дополнительный 1320 7 Связка, № 3
6Стрингер основной 2000 14 Связка, № 3
7Прижимная планка промежуточная 1738 4 Связка, № 3
8Основание торца 1362 4 Связка, № 3
9Планка двери 636 6 Связка, № 4
10Поперечина торца 1067 4 Связка, № 4
11Укосина 1000 8 Связка, № 4
12Планка прижимная с 2-мя отверстиями 606 6 Связка, № 4
13Уголок 12 Коробка, без номера
14Уголок верхний 4 Коробка, без номера
15Втулка 4 Коробка, без номера
16 Планка для натяжения шнура 11 Коробка, без номера
17 Винт М4х12 316 Коробка, без номера
18 Винт М4х22 30 Коробка, без номера
19 Винт М5х16 6 Коробка, без номера
20 Гайка М4 368 Коробка, без номера
21 Гайка М5 6 Коробка, без номера
22 Косынка 20 Связка, без номера
23 Ушко петли правое 8 Связка, без номера
24 Ушко петли левое 8 Связка, без номера
Примечание: пленка и шнур в комплект поставки не входят.
Внимание! При покупке проверьте комплектность. Претензии по комплектности принимаются до совершения покупки.


Технические данные теплицы “СФЕРА-СПб”
Длина, мм 5200±50
Ширина, мм 2700±50
Высота, мм 2100±50
Площадь грунта в теплице, м2 14
Масса, кг (не более) 65
Количество дверей, шт 2

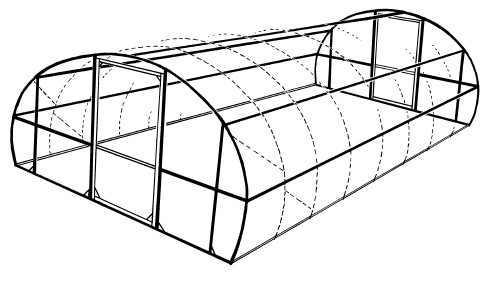

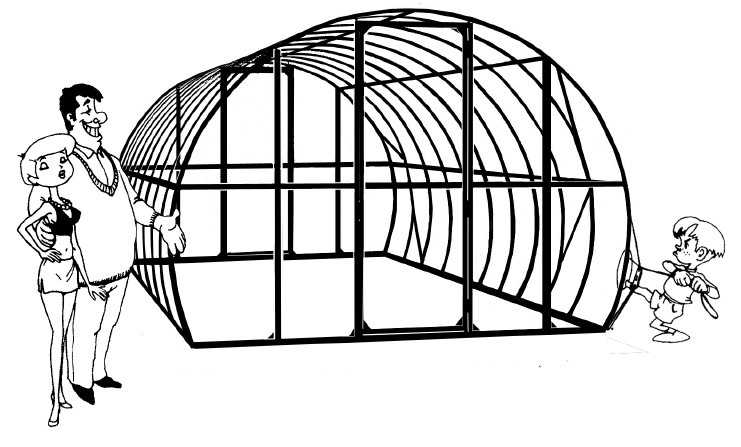

Рис. 1 Общий вид каркаса теплицы.

Гарантийные обязательства
Предприятие – изготовитель гарантирует соответствие теплицы требованиям ТУ5.16-1120-90 и чертежам при условии соблюдения рекомендаций, установленных настоящим Руководством по эксплуатации, и исключения механических повреждений при транспорти-ровке и использовании. Гарантийный срок эксплуатации устанавливается 12 месяцев со дня продажи. При отсутствии записи даты продажи и подписи продавца срок гарантийного обслуживания исчисляется с даты изготовления. Гарантия не распространяется на изделие и составные его части в случае повреждения их при стихийных бедствиях (ураганах, наводнениях, штормовых порывах ветра и т.п.), а также в случае действий других сторон, приведших к повреждению. Гарантия не распространяется также на покрытия (пленку, поликарбонат и т.п.) и шнуры. Телефон гарантийного обслуживания (812) 105-66-50 Адрес: г. Санкт-Петербург, Южное шоссе 55, ЗАО “ВОЕНСТРОЙТОРГ” WWW.VST.SPB.RU


Общие указания
Теплица – сборная, арочного типа предназначена для выращивания ранней продукции, цветов и рассады в весенне-летний период. Теплица состоит из каркаса, обтянутого пленкой полиэтиленовой или покрытого ячеистым пластиком (поликарбонатом). Каркас теплицы состоит из металлических профилей одинакового сечения толщиной 0,7 мм: арок радиусом 1500 мм и прямолинейных элементов – стрингеров длиной не более 2 метров. В торцевых частях теплицы имеются двери, с помощью которых производится вентиляция теплицы и ее обслуживание. Дополнительно вентиляция теплицы может осуществляться приподниманием пленки с любой стороны теплицы. Конструкция каркаса позволяет быстро снимать и устанавливать пленку без повреждений. В зависимости от возможностей пользователя установка каркаса производится на заранее подготовленный фундамент, бетонные блоки, деревянные шпалы, рамы и т.п., далее фундамент. Крепление к фундаменту должно обеспечивать устойчивость теплицы к порывам ветра, возможным в местности в которой она эксплуатируется (скобами, проволокой, гвоздями и т.п.). При выборе участка под теплицу необходимо учесть тени, отбрасываемые деревьями и строениями в различное время года. Длинную ось теплицы необходимо ориентировать с запада на восток. При применении пленок со сроком службы свыше 1 года, целесообразно для исключения повреждения их в результате “припекания” пленки к аркам с солнечной стороны окрасить последние светлой краской. Возможно также использование в качестве прокладок полиэтиленовых лент. Установка покрытия из поликарбоната требует специальных знаний, инструментов и навыков. Все вопросы по поликарбонатному покрытию (расчет длины каркаса, количества и толщины листов поликарбоната, уплотнителей, термошайб и др.) необходимо в каждом конкретном случае решать с поставщиком (продавцом) поликарбоната. Поэтому далее описывается сборка и установка теплицы под пленку. Сборка всех элементов каркаса производится с помощью винтов и гаек. Конструкция теплицы позволяет изменять ее длину, устанавливать внутренние перегородки с дополнительными дверями. При установке собранной теплицы основание каркаса не рекомендуется устанавливать на грунт, во избежание коррозии. При длительном пользовании теплицей необходимо периодически очищать каркас от грязи, а при появлении ржавчины удалять ее и подкрашивать поврежденные места краской. Для предотвращения самоотвинчивания гаек в процессе эксплуатации целесообразно после их подтяжки покрыть резьбовую часть винта любой краской. На зимний период времени полиэтиленовую пленку необходимо снимать с каркаса, сворачивать и убирать на хранение в бытовое помещение. Это необходимо делать для исключения повреждения пленки и каркаса от чрезмерной массы осадков в виде снега. Дополнительные или запасные части можно приобрести в торгующих организациях по заказу.

Необходимый инструмент:
Отвертка прямая 5 мм, гаечный ключ рожковый 7 мм, складной метр(рулетка 2м), ножницы и плоскогубцы.

Для теплицы длиной 5.2 м требуется (в комплект изделия не входят):
1. Пленка полиэтиленовая рукавом шириной 1,5 м - 20 метров.
2. Шнур капроновый (или другой стойкий к УФЛ и атмосферным воздействиям) толщиной 4 мм при условии крепления на всех арках - 100 метров.
Требование безопасности
При сборке каркаса теплицы предохранять руки от порезов об острые кромки деталей, пользоваться рукавицами. Соблюдать последовательность сборки, изложенную в настоящем Руководстве по эксплуатации, во избежание деформации элементов каркаса и потерь времени. Собирая каркас теплицы, не допускать чрезмерно больших усилий. Пользоваться стандартным инструментом. Для исключения нарушения целостности пленки притупить (подогнуть) острые углы, образовавшиеся после сборки каркаса теплицы. При установке теплицы во избежание перемещения ее под действием ветра, необходимо дополнительно закрепить каркас подручными средствами. Способность пленки надежно удерживаться на каркасе обеспечивается натяжением шнуров, установленных в канавках арочных профилей.

Внимание! Прежде чем соединять (крепить) элементы, внимательно рассмотрите рисунки: размер и положение детали в пространстве, совмещение отверстий, направление резьбовой части винта и т.п.

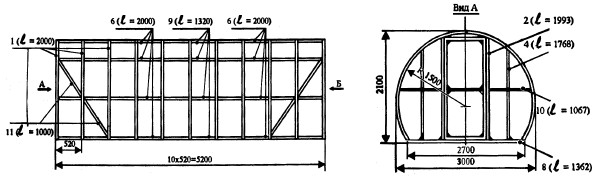

Рис.2 Общий вид каркаса теплицы.
(Буквами обозначена последовательность сборки элементов)

Последовательность сборки и подготовка к эксплуатации
1. Сборка каркаса теплицы.
1.1. Правильно собранный каркас теплицы приобретает достаточную жесткость и прочность только после установки и затяжки креплений всех элементов, установки его на грунт и закрепления покрытия.
1.2. Подготовить ровный участок размером не менее площади, занимаемой теплицей, на котором будет производиться сборка.
1.3. Рассортировать все профили – элементы каркаса по размерам, разложить их на земле см.рис. 4.Остальные детали: накладки и элементы дверей можно пока отложить в сторону.

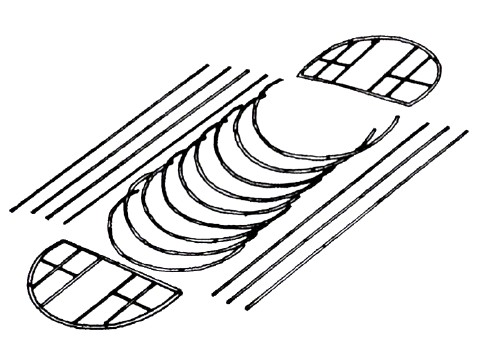

Рис.4 Соединение элементов дуг

1.4. Собрать 11 арок (каждая из 3 элементов), как на рис. 4. Соединять, как показано на рис.3.


Рис.3 Соединение элементов

1.5. Установить на двух арках профили 2, 4, 10 рис. 6 на винтах и гайках, с помощью косынок и уголков. Для этого собрать из элементов 8 два основания торцов, как показано на рис. 5. закрепить на них косынки 22 (по 4 шт. на каждом основании). К косынкам закрепить стойки 2 и 4 рис. 6. Прежде чем крепить стойки, убедитесь, что отверстия на стойках 2 и 4 для крепления поперечины торца 10 расположены на одинаковом расстоянии от основания 8 рис. 5.4 и 6. На закрепленные стойки 2 и 4 установить поперечину торца 10. Полученные конструкции соединить с двумя арками собранными по п. 1.4. Соединение производить винтами и гайками с помощью уголков 14 рис. 6.1. Эти две арки будут в дальнейшем являться торцовыми частями каркаса. Закрепить уголки 13 на стойках, но не соединять их с арками, т.к. там будут проходить стрингеры. Гайки в местах, где есть уголки 13 рис.6, и где в последующем будут установлены стрингеры, не затягивать. В нижней части арок рис. 6.4 установить винты 18 длиной 22 мм и гайку, оставив свободное место 4-6 мм рис. 6.4 и 8.3, для обеспечения размещения натяжных шнуров. Установку этих винтов необходимо выполнить на всех арках.

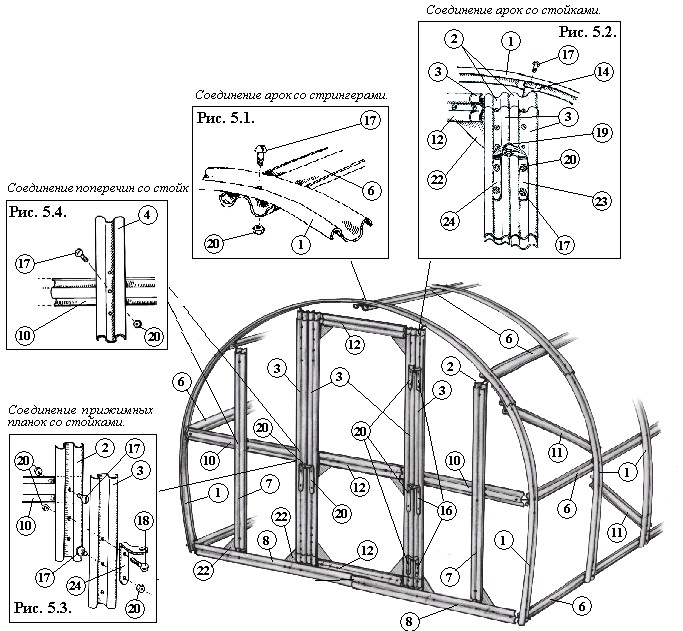

Рис. 5. Вид торца снаружи.

1.6. Собрать из профилей 5 и 6 рис. 3 и 4 семь продольных стрингеров длиной 5200 мм. Установить вертикально собранные по п. 1.5 торцевые части на расстоянии 5200 мм и зафиксировать их. Это можно сделать с помощью временно вбитых стоек и укосин. При этом профили каркаса своей углубленной частью должны быть направлены в противоположные стороны (на внешнюю сторону теплицы).
1.7. Закрепить концы верхнего стрингера с серединами арок (в средних отверстиях) рис. 5.1.
1.8. Последовательно установить и закрепить остальные шесть продольных стрингеров, как показано на рис.6.2, 6.3, 6.4.

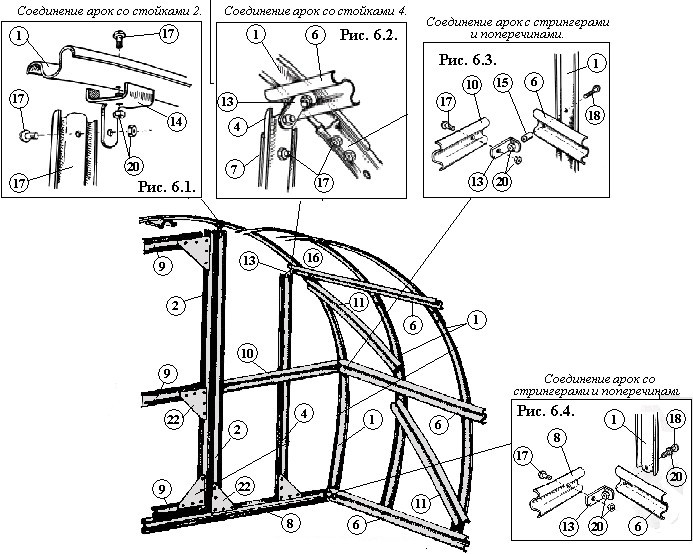

Рис.6. Вид торца изнутри теплицы.

1.9. Установить и закрепить последовательно, начиная от торцов, остальные арки. Точки крепления арок со стрингерами точно такие же, как и на торцевых частях рис. 5.1.
1.10. Установить и закрепить на арках укосины 11. Укосины устанавливаются по 4 шт. изнутри каркаса с каждого торца между торцевыми и двумя следующими арками рис.6.
1.11. Убрать страховочные стойки или укосины.
1.12. Проверить и, при необходимости, произвести подтяжку креплений всех элементов каркаса.
2. Сборка двери.

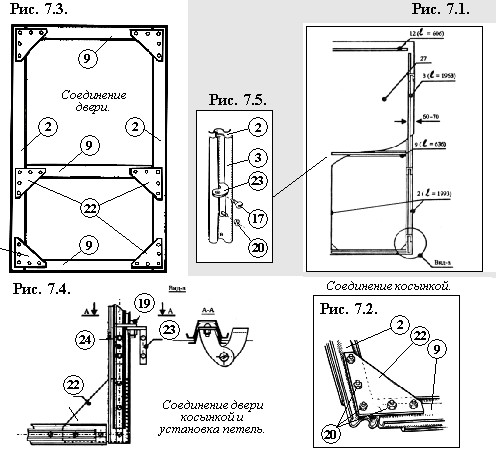

Рис.7. Сборка двери теплицы.

2.1. Рассортировать профили, входящие в комплект двери, по размерам рис.7.1.
2.2. Разложить на ровном месте профили 2 и 9 рис.7.3 и соединить их косынками 22 с помощью винтов и гаек.
2.3. Скомплектовать левые и правые ушки петли. Установить на прижимную планку 3 левые ушки 24 (каждая дверь крепится на трех петлях) согласно рис. 5.2 и 7.4. На другую прижимную планку установить одно левое ушко петли, служащее для фиксации двери в закрытом положении рис.7.5 Оно является ручкой-зажимом, а не петлей для навеса замка.
2.4. Окончательную сборку двери необходимо совместить с установкой п/э пленки, для этого следует:
- выкроить пленку с припуском 60-70 мм (рис.7.1 и 8)
- наложить прижимные планки 3 и 12 поверх пленки и через имеющиеся отверстия закрепить винтами и гайками рис. 7.1.
2.5. Установку собранной двери производить после установки пленки на торцах каркаса.
3. Установка пленки на каркас.
Установка пленки производится после закрепления каркаса на фундаменте или к грунту.
3.1. Вырезать из п/э пленки полотнища на торцевые части теплицы рис. 8 . Первоначально припуски на выкройках можно выполнить несколько больше против указанных. Допускается также выполнить указанные полотнища из нескольких частей с последующей перестыковкой их с нахлестом, в зоне прижимных планок 3 и 7.

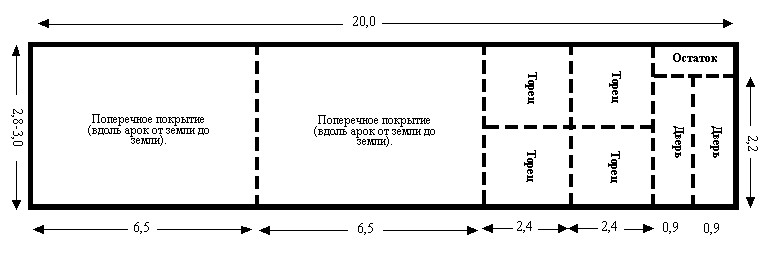

Рис. 8. Раскрой плёнки для теплицы. (размер в метрах)
Примечание: Для торцов возможно применение нескольких узких полос высотой 2,4 метра и шириной, перекрывающей проемы между стойками каркаса.
7, 3. -Прижимная планка;
16. -Планка, регулирующая натяжение шнура;
26. -Натяжной шнур;
27. -Плёнка п/э.
* -Припуск указан для образования притвора двери.


3.2. Закрепить полотнища торцов прижимными планками 3 и 7 рис. 5, через пленку по имеющимся отверстиям винтами и гайками.
3.3. Обрезать излишки пленки по контуру каркаса до размеров, указанных на рисунке 8.1. Большой избыток припуска ухудшает прилегание пленки к дугам каркаса при установке натяжных шнуров.

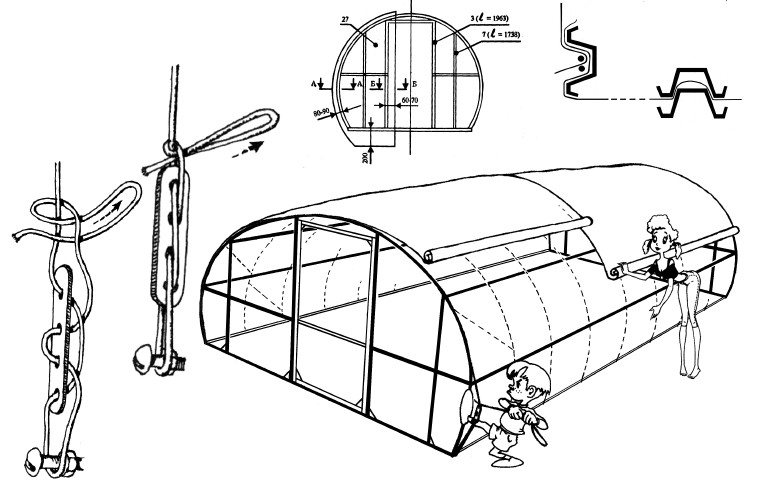

3.4. Завязать один конец натяжного шнура за выступающую часть винта 18 и уложить шнур в выемке арки. Примечание: Перед укладкой шнур рекомендуется намочить водой.
3.5. Протянуть на противоположной стороне арки конец шнура через планку 16 рис.8.3. Возможны другие варианты крепления шнура, обеспечивающие его натяжение.
3.6. Выбрать слабину шнура, подтягивая планку 16, и завязать конец шнура свободным узлом. Пленка должна быть надежно зафиксирована натяжным шнуром в выемке арки. Обязательно: В процессе эксплуатации необходимо периодически проверять и, при необходимости, производить подтяжку шнуров, винтов и гаек.
3.7. Отрезать полотнища пленки длиной 6,5 м для боковых поверхностей.
3.8. Установить полотнища пленки таким образом, чтобы края полотнища выходили за контур торцевой арки на 80 мм, и за нижний стрингер не менее, чем на 200 мм.
3.9. Установить натяжные шнуры в выемке арок как указано выше и произвести их подтяжку. Количество шнуров для крепления пленки выбирается исходя из местных условий( возможной силы ветра, розы ветров и т.п.). Минимальное количество натяжных шнуров при ширине пленки 2800-3000 мм – 5 (два по краям, один по нахлесту и два по середине полотнищ пленки). В месте нахлеста края полотнищ рекомендуется закрепить скотчем по всей длине для исключения их растрепывания порывами ветра.
3.10. Нижние свободные концы пленки присыпать грунтом по всему периметру теплицы, уплотнив место присыпки.

Обильных Вам урожаев!



©И. Ю. Виноградов, 2004г.
©В. С. Запаренко, иллюстрации, 2005г.
Изделие запатентовано.
Выпуск без разрешения считается противоправным
и преследуется по закону.
