Поликарбонатное покрытие теплиц "Сфера-СПб" - последовательность и особенности монтажа. Методические указания, фотосессия.

Ячеистый поликарбонат (далее просто поликарбонат) широко представлен на рынке России зарубежными производителями с проверенной временем технологией производства, а также новыми производителями как в России, так и в странах СНГ. При приобретении поликарбоната следует интересоваться в первую очередь не ценой, а производителем, наличием гарантийных обязательств по сроку службы. Несущественная экономия может обернуться потерей всех средств.
Для использования в тепличном хозяйстве лучшим на сегодняшний день является прозрачный, оранжерейный поликарбонат с защитным от УФЛ (ультрафиолетовых лучей активно разрушающих любую пластмассу) слоем, который при установке должен быть обращен наружу. Производители поликарбоната из Бельгии, Германии, Израиля свыше 30 лет поставляют высококачественный, проверенный временем поликарбонат, со сроком службы 15 лет. Практически он служит значительно дольше, теряя такой показатель как светопропускание (мутнеет).
Отечественные поликарбонаты, к сожалению, появились недавно и положительные отзывы о них ограничиваются пока только меньшей ценой. Поликарбонат производства Польши, Украины, Китая и Подмосковья по отзывам сборщиков недостаточно хорош: один слишком эластичен и мягок, плохо стыкуется через профиля, другой хрупкий, третий вызывает сомнения - не из вторичного ли он сырья. Это может быть субъективное мнение, многое зависит от фирмы производителя той или иной страны. Впрочем, решать вам с поставщиком-продавцом, который должен дать все необходимые сертификаты и гарантии.
Работы по установке поликарбоната следует проводить при температуре окружающей среды не ниже 5оС и сухой погоде. Лучшее время года - осень до наступления дождей, середина весны и лето. Требуется исключить попадание влажного воздуха и самой влаги в открытые каналы поликарбонатных листов.
Установка поликарбонатного покрытия на парники и теплицы требует осторожности при обращении с материалом, аккуратности и обладания навыками строительных работ, специализированного инструмента и приспособлений: дрель и шуруповерт, набор сверл, электрический лобзик или пила с не разведенными зубьями, складной метр или рулетка, уровень и отвес, маркер др.
Каркас, на который планируется установка поликарбонатного покрытия, должен отвечать требованиям: при сезонных подвижках грунта сохранять свои геометрические размеры, т.е. быть "монолитным"; надежно удерживать поликарбонатные листы, предохраняя их от прогибания под весом снега и от отрыва при сильном ветре.
Следует помнить, что для горизонтальных поверхностей, подверженных осадкам в виде снега, годится поликарбонат толщиной от 6 мм при расстоянии между арками до 600 мм. Поликарбонат толщиной 4 мм по своим технических характеристикам, указанным в технической документации производителей, не предназначен для атмосферных нагрузок в виде снега и ветра. Применяется только для вертикальных перегородок. Практика показывает, то в течении 2-3 лет эксплуатации поликарбоната толщиной 4 мм в качестве тепличного покрытия, последний под действием ветра от вибрации выламывается в местах крепления, а под снеговой нагрузкой, не обладая достаточной жесткостью, прогибается, образуются трещины и разрушаются стыки.
Гарантийный срок эксплуатации поликарбоната 10 лет обеспечивается только при правильном его использовании и монтаже: применение поликарбоната толщиной не менее 6 мм, защитных и герметизирующих лент, стыковочных и защитных профилей, специального крепежа.
Каркас теплицы "СФЕРА-СПб" под поликарбонатное покрытие собирается без прижимных планок (они предназначены для крепления пленок), петли дверей ставятся прямо на стойки. После сборки каркас устанавливают на основание, которое должно быть выверено по горизонтали и уровню.
Процесс установки поликарбоната можно условно разбить на следующие операции:
  • 1. Подготовка листов и установка крыши.

  • 1.1 Листы размером 6 х 2,1 метра освобождаются от защитной пленки, предварительно отметив маркером или иным способом сторону с защитным слоем от УФЛ. Этот слой находится под защитной пленкой с соответствующей маркировкой. После снятия пленки этот слой невидим. Он должен быть обращен при установке наружу.
  • 1.2 Кромки листов с открытыми каналами герметизируются защитной перфолентой для стока конденсата. Лента в свою очередь защищается U-образным профилем. Пренебрегать этой операцией не следует, т.к. плесень и грибок могут безнадежно испортить светопропускание и внешний вид.
  • 1.3 Подготовленные листы устанавливаются на крышу вместе с Н-образными профилями. Выравниваются с одной из сторон и соединяются между собой. Для временного соединения, предохраняющего от "расползания", листы скрепляются изнутри скотчем и шпильками-сверлами в месте соединения с Н-образным профилем.
    Особенность! Для листов поликарбоната толщиной 6 мм в данном случае лучше приобретать Н-образный профиль для 8 мм листов. Это несколько дороже, но с лихвой окупается упрощенной сборкой, без потери качества соединения при таком радиусе изгиба листов.
    Соединение листов через Н-образный профиль самая трудоемкая часть работ, требует навыков и сноровки. В зависимости от размера теплицы сборка производится 2-4 сборщиками. В работе используются узкие шпатели для расширения Н-образного профиля и направления листов поликарбоната. Можно использовать шнур толщиной 10мм, предварительно заправленный в канал Н-образного профиля, для установки листов, так, как это делают при установке автомобильного стекла в резиновый профиль. Возможны и другие варианты.
    Ставить листы "в нахлест" - значит грубо нарушить технологию работы с поликарбонатом. Как результат, со временем листы крыши в месте "нахлеста" разбалтываются, образуются щели, при порывах ветра они могут оторваться. О качественном внешнем виде, в этом случае, говорить не приходится - халтура видна сразу.
  • 2. Подготовка и установка торцевых листов.

  • 2.1 Производится только после установки крыши. Возможны два варианта раскроя листа: с горизонтальным расположением каналов на торце (самый простой и технологичный) и вертикальный (сложный, т.к. ошибка в 1 см при раскрое или при погрешностях, деформирующих каркас, можно испортить целый лист).
  • 2.2. Горизонтальное расположение каналов.
    Для этого, не снимая защитную пленку, лист длиной 6 метров разрезается на две равные части по 3 метра длиной. Каждая часть подносится к торцу и изнутри размечается с учетом температурных зазоров, т.е. отступая от края крыши на 3-5 мм. Это делается для того, чтобы бы при расширении в жаркое время торец не отрывал крышу от каркаса. После раскроя всего торца он примеряется по месту и из него вырезается дверь, получая, таким образом, три части: две боковых и в середину дверь. Теперь пленку можно снять, предварительно отметив сторону с защитным от УФЛ слоем. Открытые каналы необходимо герметизировать: сторона обращенная в верх - сплошной лентой, вниз - перфорированной.
    Торцевые части устанавливаются строго по месту разметки. Не допустимо использовать шаблоны для нарезания по одному всех торцев: естественные погрешности в установке основания (фундамента) и закрепленного на него каркаса внесут свои деформационные коррективы для каждой стороны теплицы.
  • 2.3. Вертикальное расположение каналов.
    Для этого делаем картонные (или из других материалов) шаблоны на каждый торец по месту так, как это делается непосредственно с поликарбонатным листом по п. 2.2. Далее накладываем их на лист поликарбоната и, не снимая защитную пленку, размечаем его.
    Убедившись, что раскроили правильно: не только получается по размерам, но и с нужной стороны (слой защитный от УФЛ должен быть наружу!!!) нарезаем детали.

Главное! Как никогда важна поговорка: "Семь раз отмерь - один отрежь".

Основные приемы и способы работы можно увидеть на прилагаемых фотоснимках.
Теплица Сфера-СПб

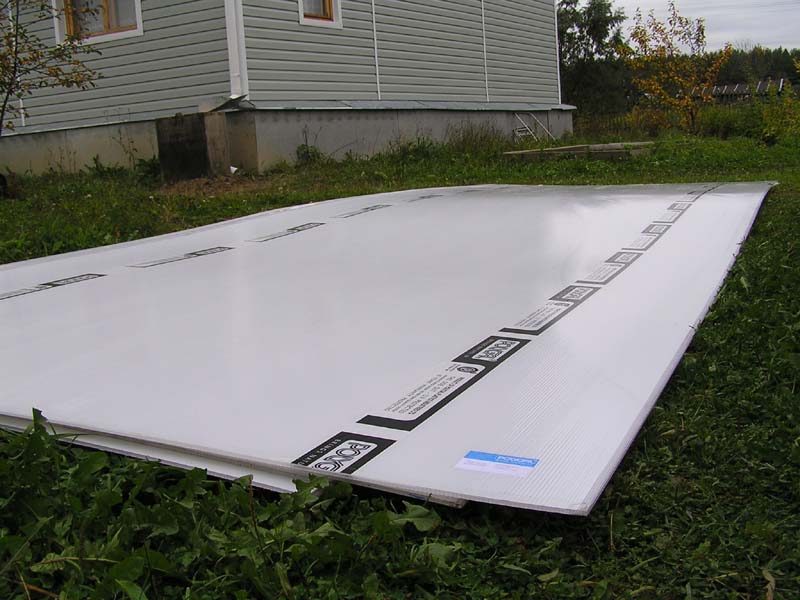

Листы поликарбоната разложить на ровную поверхность исключающую их повреждения острыми предметами. Защитная пленка с маркировкой находится поверх защитного от УФЛ-лучей слоя на поликарбонате.

Теплица Сфера-СПб

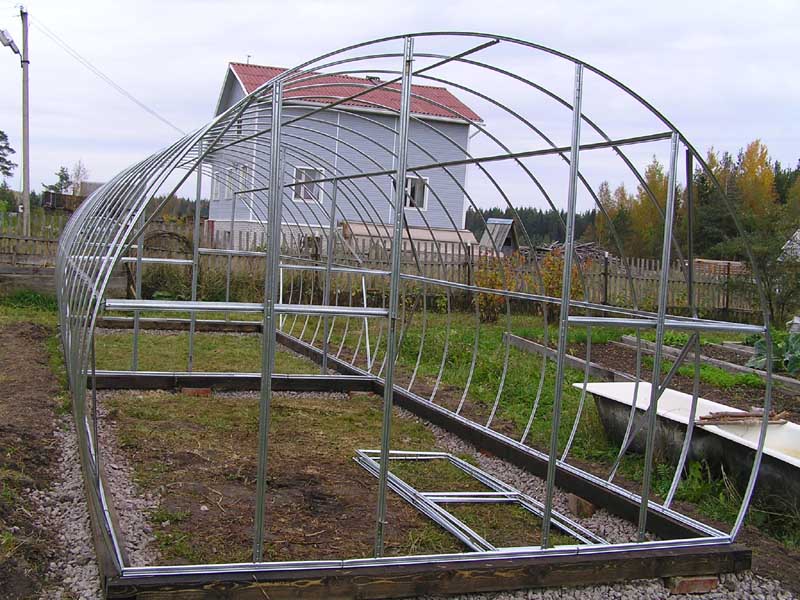

Каркас установлен на основание из деревянного бруса, пропитанного горячей "отработкой" автомобильного масла. Выровнен по горизонтали и уровню.

Теплица Сфера-СПб

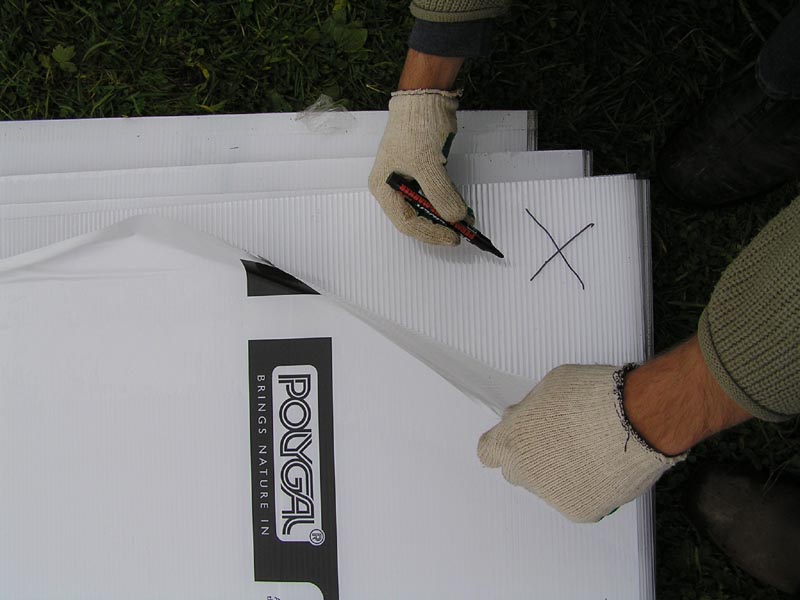

Обозначить маркером сторону листа с защитным слоем, иначе, после снятия защитной пленки, вы его не найдете. Установка листа на каркас производится защитным слоем наружу.

Теплица Сфера-СПб

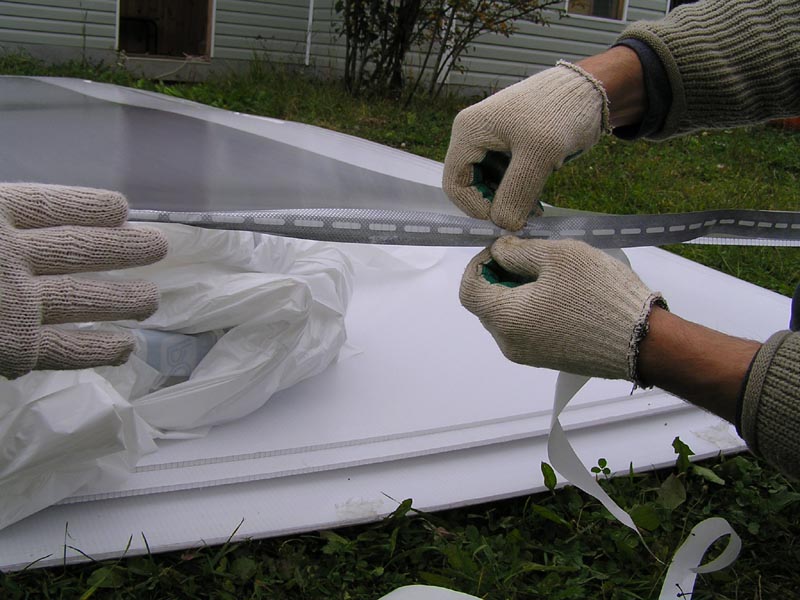

Открытые каналы, которые будут направлены вниз, закрываются самоклеющейся перфорированной лентой, для выхода накапливающегося конденсата.

Теплица Сфера-СПб

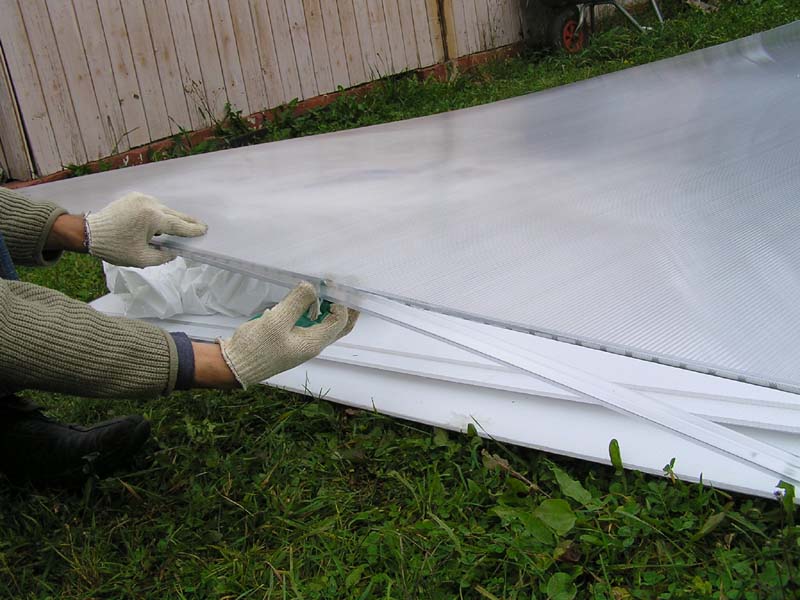

Перфолента, закрывающая каналы, закрывается U-образным профилем, с небольшим зазором для стока конденсата.

Теплица Сфера-СПб

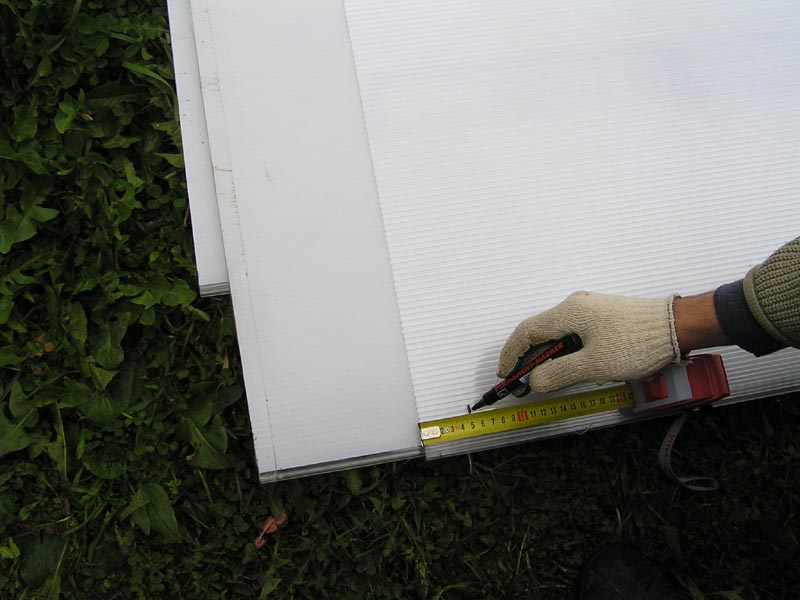

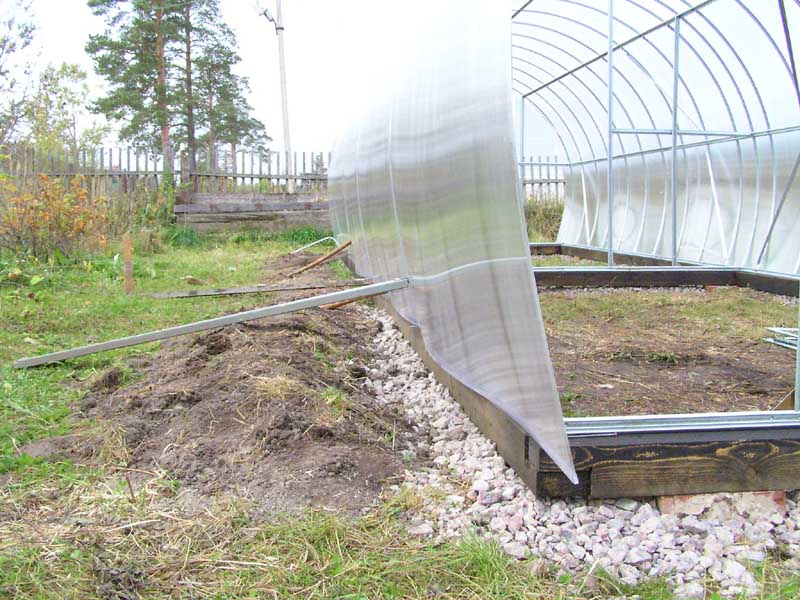

Лист поликарбоната может быть установлен так, что он будет опираться на основание или выходить за его пределы. Для того, чтобы он опирался на основание, его необходимо обрезать на 50 мм.

Теплица Сфера-СПб

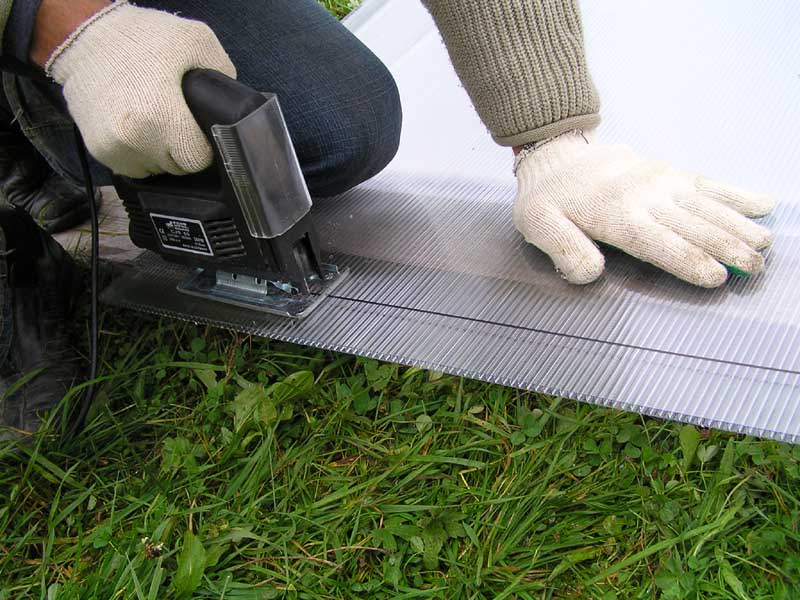

Семь раз отмерив - режем. Кроме эл.лобзика это могут быть ручная пила с неразведенными зубьями, циркулярная пила с мелким зубом для пластиков или острый сапожный нож.

Теплица Сфера-СПб

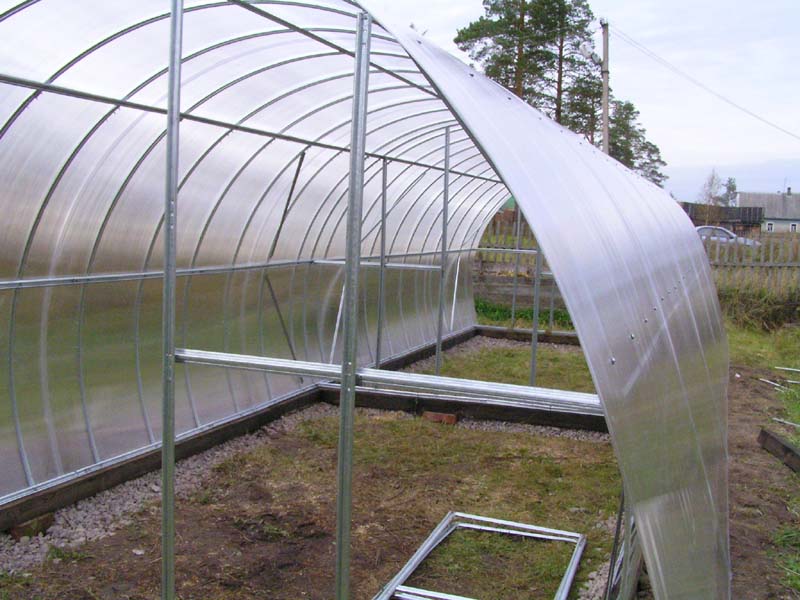

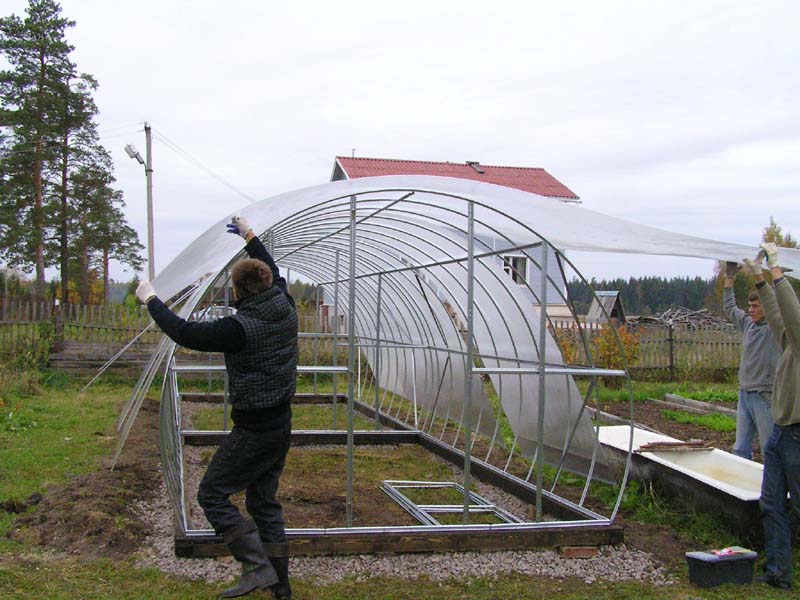

Подготовленные листы: нарезанные в размер, с защитными перфолентами и U-образным профилем, устанавливаются на каркас вместе с Н-образными профилями.

Теплица Сфера-СПб
Соединенные Н-образным профилем листы можно временно скрепить скотчем. Это позволит предохранить от "расползания" листы при креплении их саморезами к каркасу.

Теплица Сфера-СПб
Скрепленные скотчем и, в Н-образных профилях, сверлами-шпильками, листы подручными средствами прижимаем к каркасу, для последующего крепления саморезами. Листы должны быть на одном уровне без перекосов.

Теплица Сфера-СПб
Под саморез сквозь поликарбонат сверлится отверстие 3 мм в каркасе, после расширяется в поликарбонате сверлом 5-6 мм (для температурного зазора).

Теплица Сфера-СПб

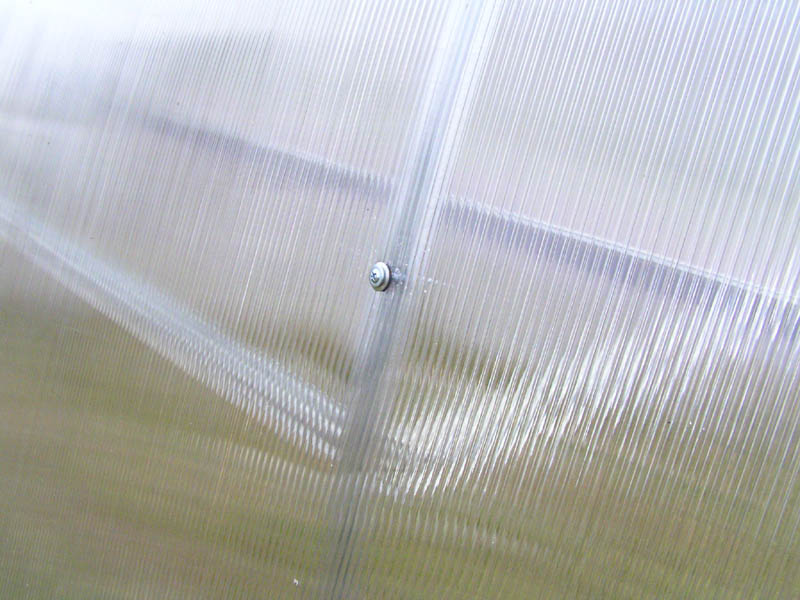

Саморез вкручивается до образования небольшой лунки-мениска, после чего отворачивается обратно, до ровной поверхности. Это позволит поликарбонатному листу проходить температурные деформации без повреждения.

Теплица Сфера-СПб

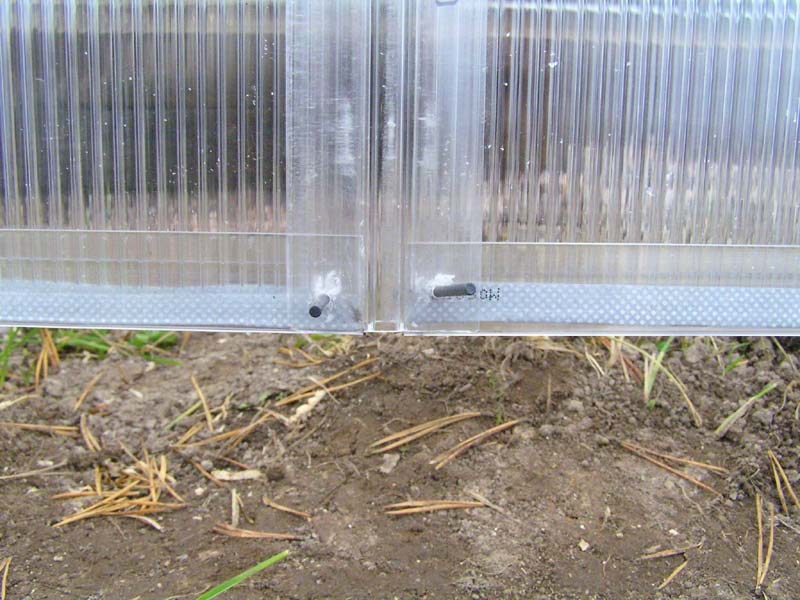

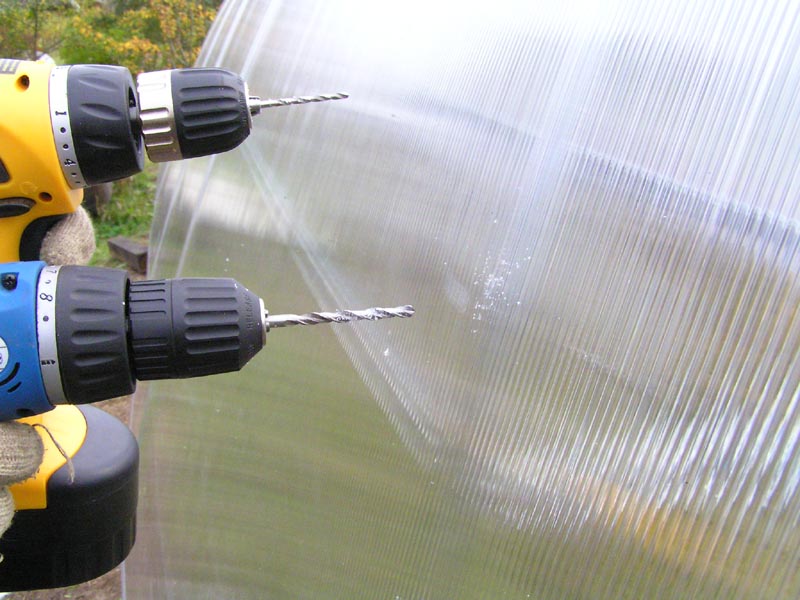

Оставленные в отверстиях сверла служат в качестве шпилек и предохраняют от выдергивания листы из Н-образного профиля до их закрепления к каркасу.

Теплица Сфера-СПб
Крепление саморезами производится сверху вниз, сплошными линиями. Расстояние между саморезами не менее 600 мм. Исключение - верхняя часть или "конек". Там саморезы можно не ставить, что позволит компенсировать температурные расширения летом.

Теплица Сфера-СПб

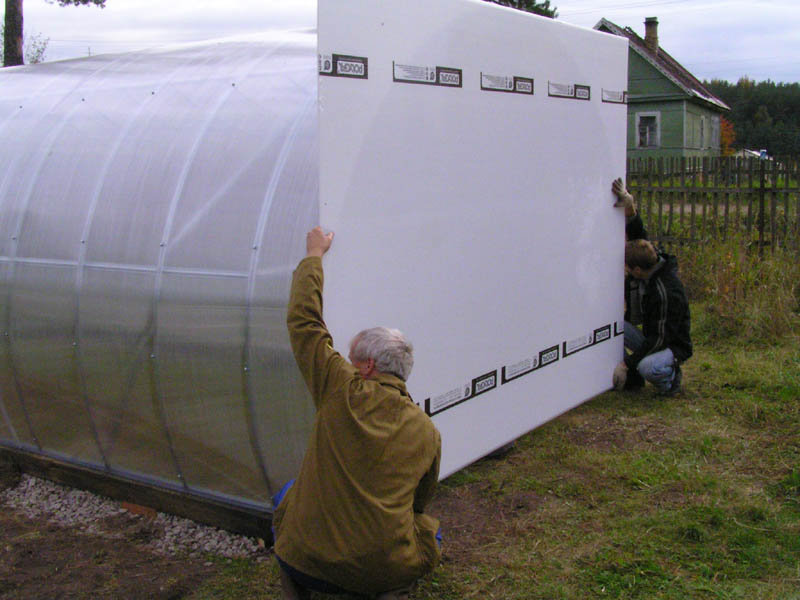

Для раскроя торцевого листа его прикладывают и размечают "по месту". Разметка и раскрой торцевых листов производится без снятия защитной пленки.

Теплица Сфера-СПб

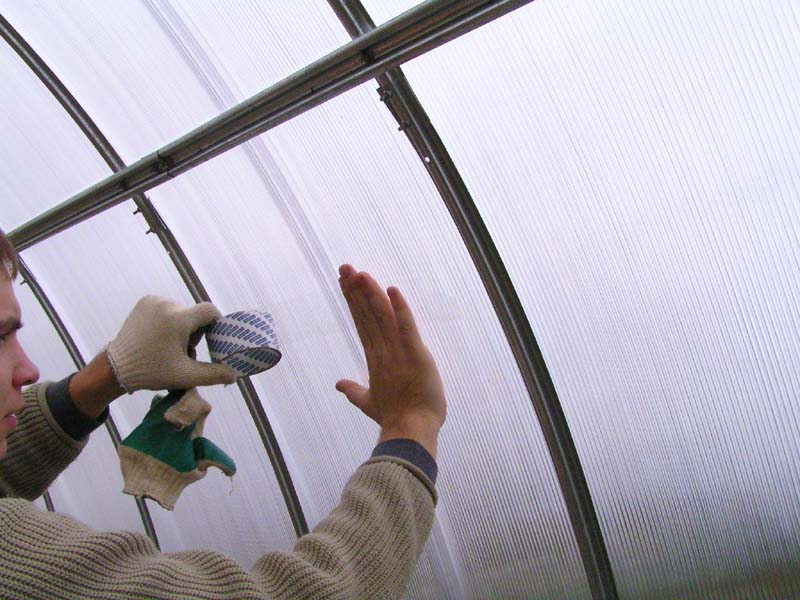

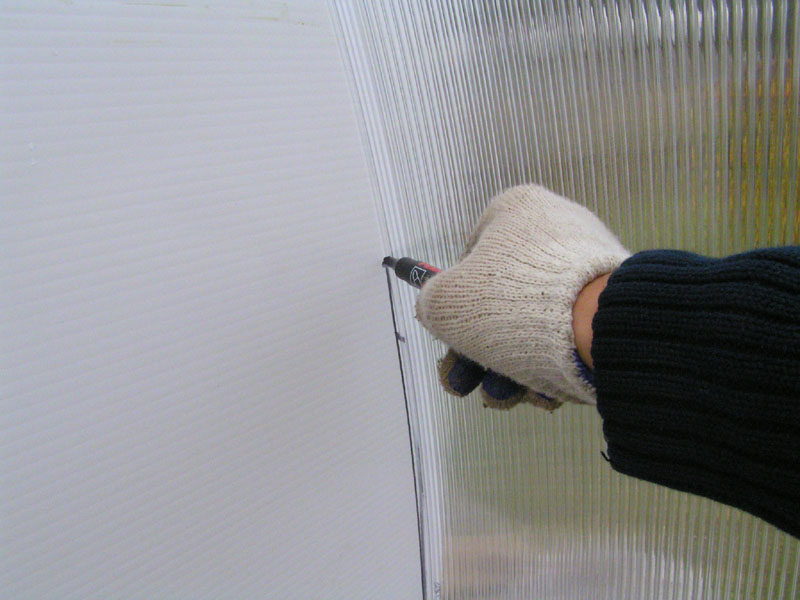

Разметка торцевого листа изнутри теплицы с учетом тепловых зазоров 3-5 мм.

Теплица Сфера-СПб

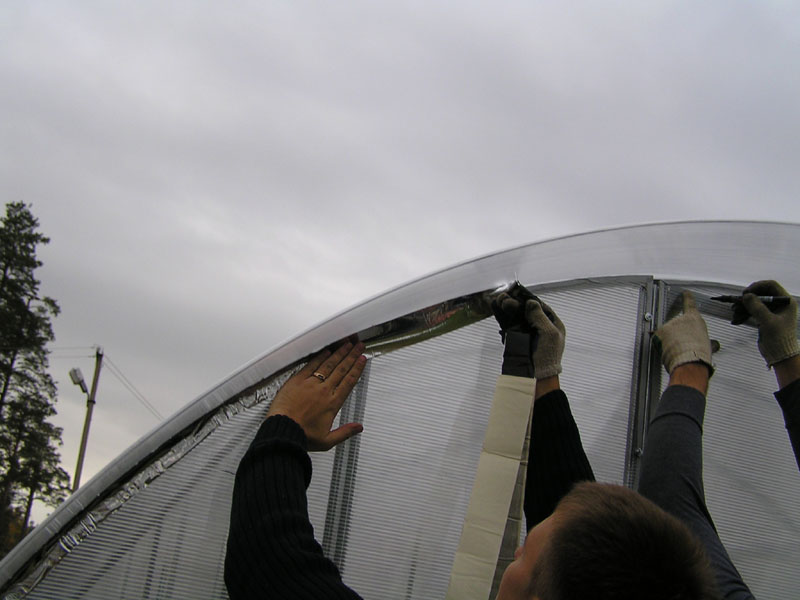

Щель между торцевым листом и крышей герметизируется бутилкаучуковой лентой с алюминиевой основой.

Теплица Сфера-СПб

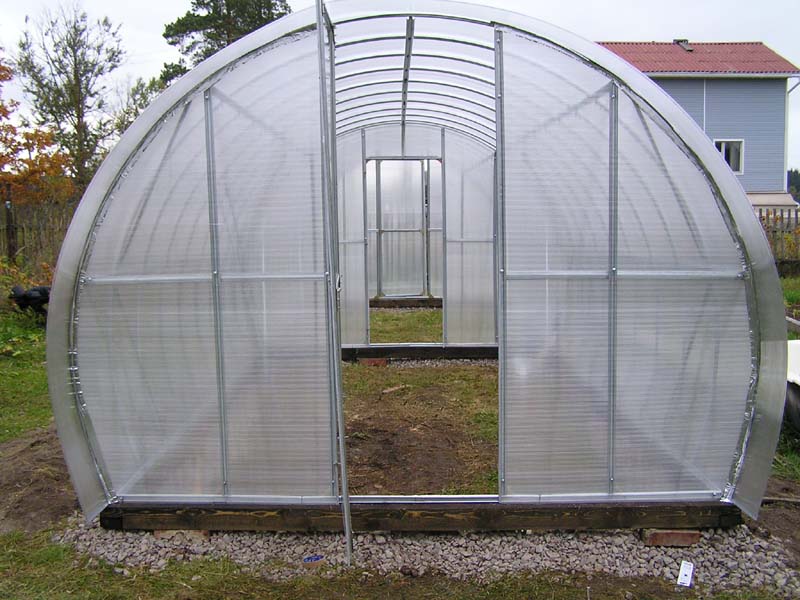

Внутренняя перегородка монтируется как и любой торец. Дверь делается ниже, для того чтобы при открывании она не задевала крышу.

Теплица Сфера-СПб

Теплица Сфера-СПб
